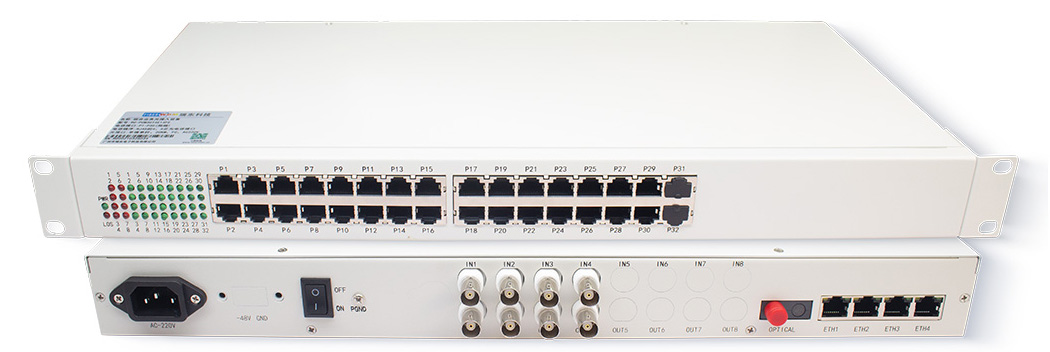

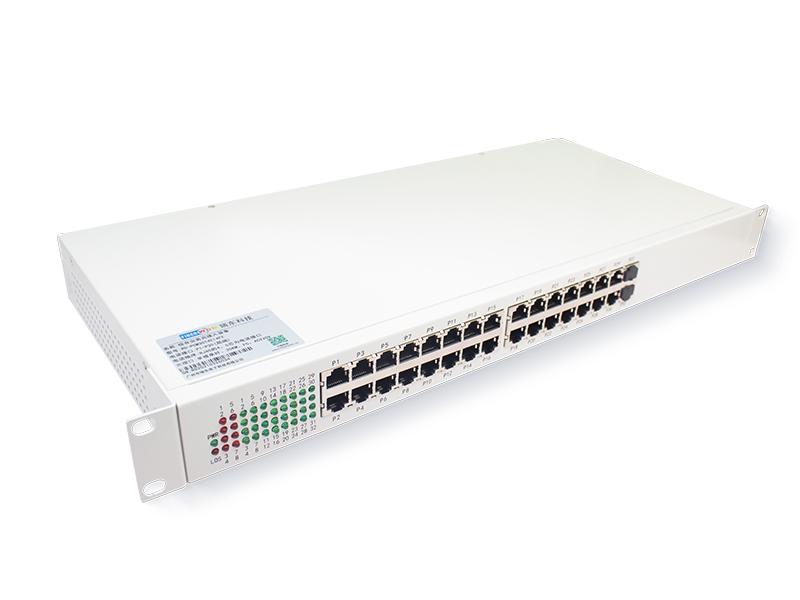

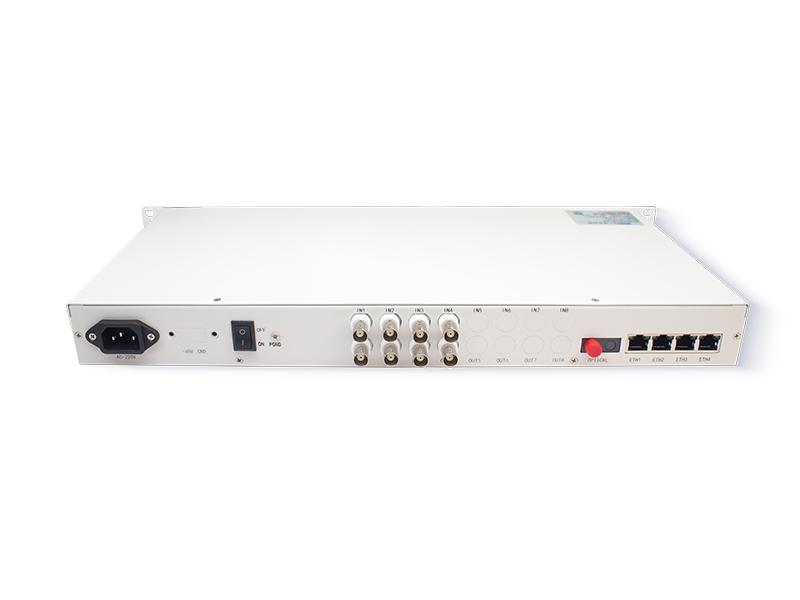

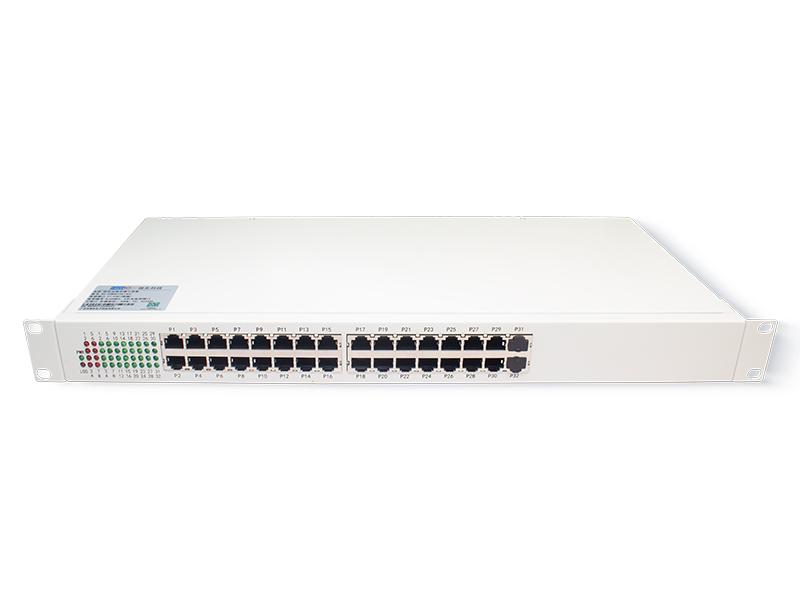

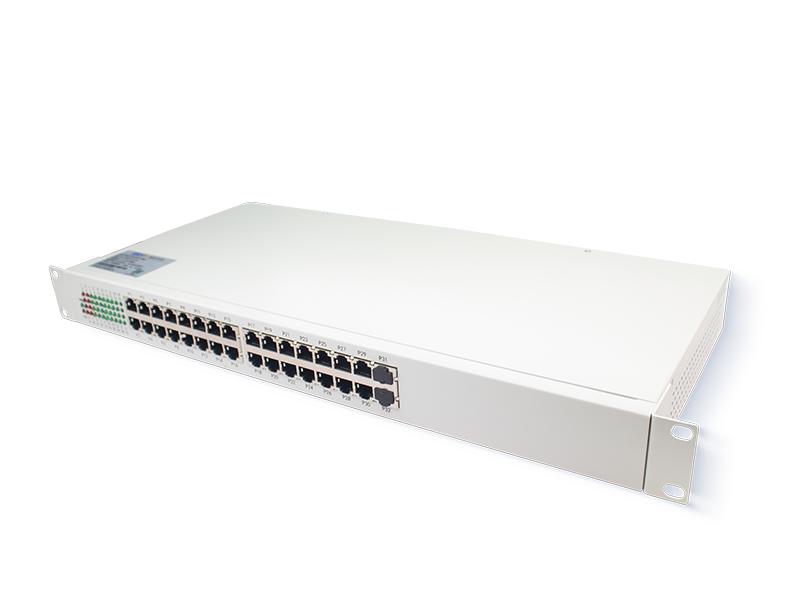

30路電話+4E1+4路百兆網絡 電話光端機

產品概述

30路電話+4E1+4路百兆網絡綜合業務接入設備是我公司采用自主知識產權的大規模集成電路，應用時分復用技術，將以太網信號和E1信號混合編碼后在一對光纖上傳輸。實現百兆以太網業務、E1業務、話路業務、V35業務、數據業務、二/四線等混合傳輸，傳輸通道分為光傳輸通道、E1傳輸通道。該機采用19英寸、1U機框設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。

技術參數

1：光接口

波   長：1310nm（標準機型）或1550nm

發送功率：≥－12dBm

接收靈敏度：≤－30dBm(BER≤10-11)

接口方式：FC（標準機型）或SC等

傳輸方式：雙纖或單纖

2：E1接口

設備有4路E1接口，符合G.703建議

速率：2048Kb/s ±50ppm

碼型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖動：符合G.742  G.823建議

輸入口允許衰減：0～6dB

3：以太網接口

支持線速10Base-T/100Base-T,全雙工/半雙工 自適應

符合IEEE802.3/IEEE802.3u標準

使用標準RJ45插頭

4：數據接口（包含RS232、RS485、RS422接口）

數據接口速率為300--19.2Kbit/s波特率自適應，DCE方式

5：V.35接口特性

標稱速率：N*64K/s(N≤32)

工作方式：DCE，DTE可選

6：話路接口及信令

交換側

摘機阻抗：< 500Ω

掛機阻抗：> 10KΩ

用戶側

環路阻抗：≤2000Ω（包括話機）

空閑電路電壓：≤ 50V

環路電流：25mA

摘機門限：8mA

極性反轉時延：< 50ms

撥號：脈沖撥號單脈沖失真< 5ms；帶內音頻撥號總失真滿足話音接口特性

摘機時延：< 100ms

鈴流：

遠端(FXS)鈴流發生器

頻率：25 Hz±3 Hz

幅度：75V±5Vrms

鈴流時延：<50ms

輸出總功率：≤ 10W（以機箱為單位）

局端(FXO)鈴流檢測

幅度范圍：最小38Vrms

話音接口

阻抗：600Ω或三元件復式阻抗

音頻范圍：300-3400 Hz

編碼律：CCITT建議G.711  A律

7：二/四線音頻接口

二線接口電平：二線發：0dBr，二線收：-3.5dBr

四線接口電平：四線發：0dBr，四線收：0dBr

回損：300-600 Hz > 12dB，600-3400 Hz > 15dB

頻率響應：300-3400 Hz（+0.5，-0.5dB）

空噪：≤-65dBm0p

增益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）

總信噪比：符合ITU G.713樣板如圖所示

模擬（四線至四線或二線至二線）信道的信號/總失真與輸入電平的關系

二/四線接口規范：

壓縮率：ITU G.711中A律

阻抗：平衡600Ω

音頻范圍：300Hz―3400Hz

回波損耗：不低于18Db

8：功耗

整機功耗：＜30W

9：工作環境

工作溫度：0～45℃

相對濕度：≤95%（25℃時）

大氣壓力：70～106Kpa
