4組1X2 光切換 光選路 FW-OSS-1X2-4-MM-1U

產品簡介

機架式光開關是一種光路控制設備，可通過按鍵、串口通信、以太網通信對光路進行手動、近程、遠程方式控制光纖光路切換。在光通信應用中具有重要作用。光開關主要應用于：光傳輸系統中的多路光監控、LAN多光源/探測器自動換接以及光傳感多點動態監測系統光測試系統中用于光纖、光器件、網絡和野外工程光纜測試；光器件裝調。

性能指標

光路圖

使用說明

1.面板說明

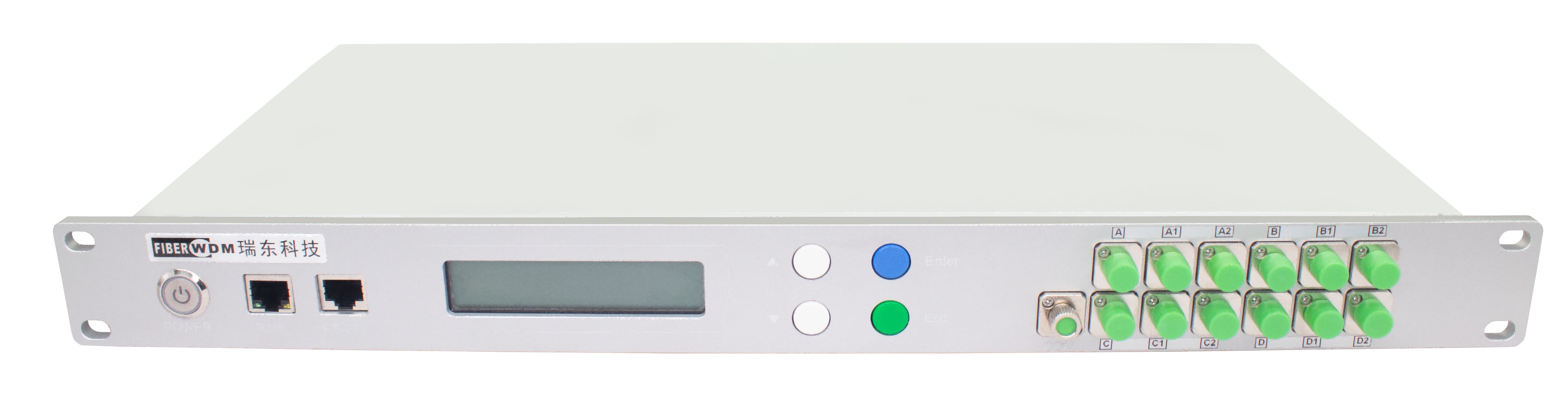

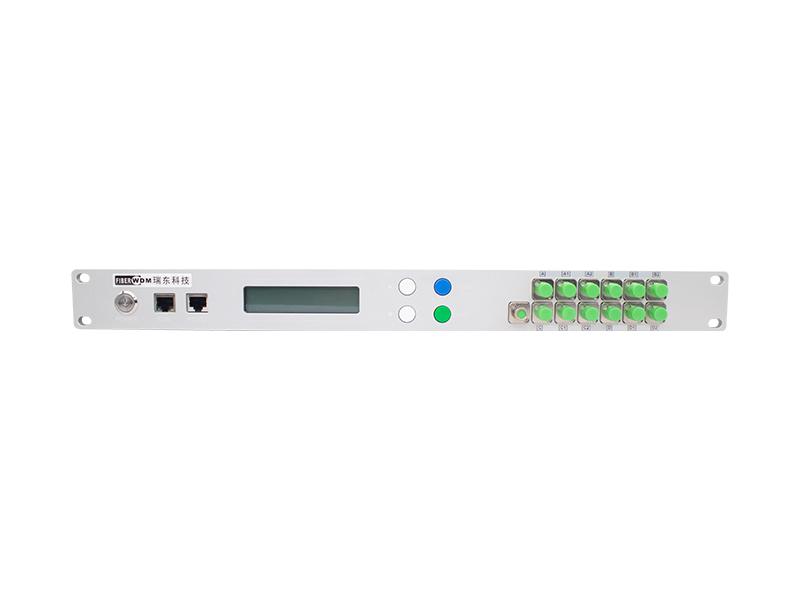

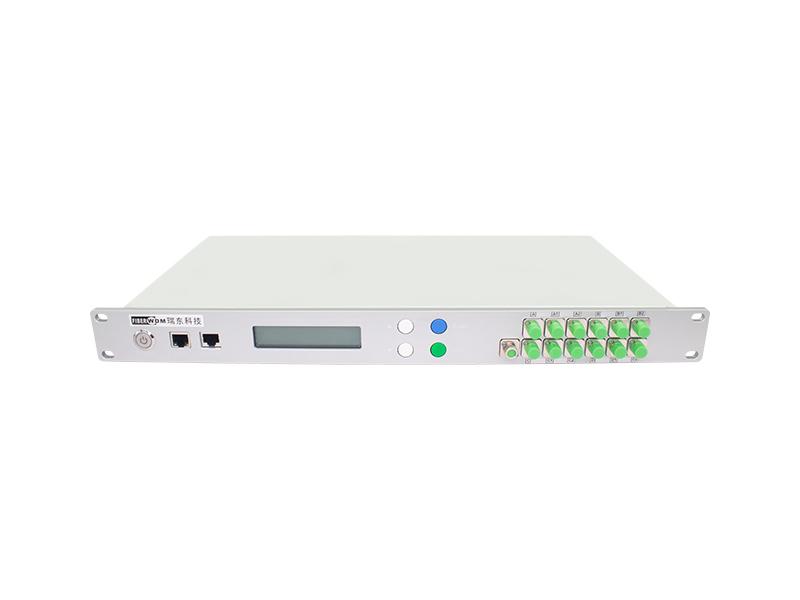

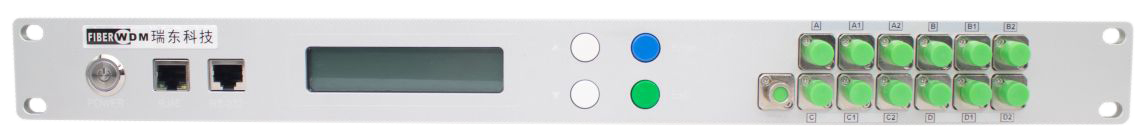

前面板

（1）RJ45：以太網10/100M通信接口。

（2）RS-232：RS-232通信接口。

（3）LCD 顯示屏：設備地址、當前通道和相關信息的顯示。

（4）▲—上移鍵；▼—下移鍵；Enter—確定鍵；Esc—取消鍵。

（5）A、B、C、D、A1、A2~D1~D2：光纖輸入輸出端（支持雙向）。

（6）Power：設備開、關機按鈕。

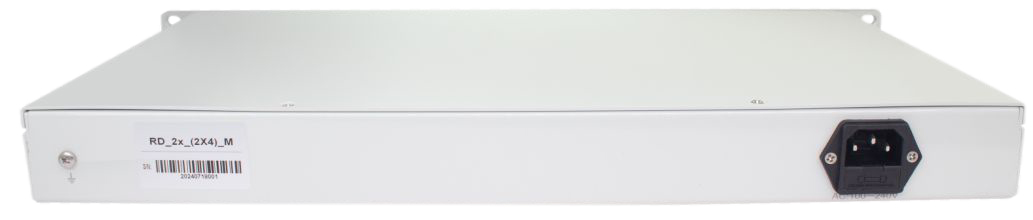

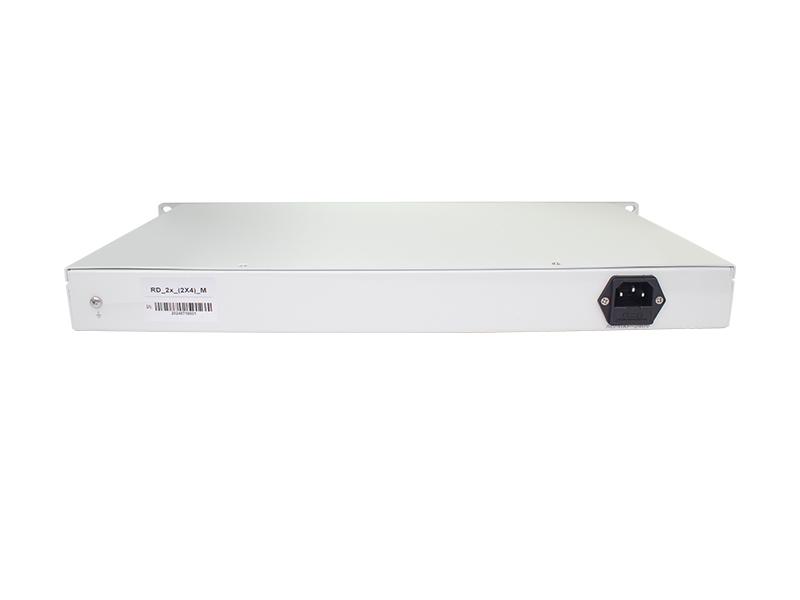

后面板

（1）AC電源接口：設備工作電源輸入接口。

出廠設置

• 設備地址：01
• 設備按鍵使用權限：允許
• 串口設置為：9600 波特，8 位數據位，1 位停止位，無奇偶校驗。
• IP 地址：192.168.1.100 ； 通信端口：5000
• 網口協議類型：TCP Server（服務器）、UDP（固定端口：18888）

注：用戶有特殊要求的除外。

2.通信接口連接說明

（1）、RS-232 接口設備RS-232接口采用DB9母頭，引腳2為TXD，引腳3為RXD，引腳5為GND。

（2）、RJ45 以太網接口(10/100M)設備與計算機通過交換機連接和設備與計算機直接連接時，應該使用直通線(兩端的接線順序都為：1-橙白，2-橙，3-綠白，4-藍，5-藍白，6-綠，7-棕白，8-棕)；。
