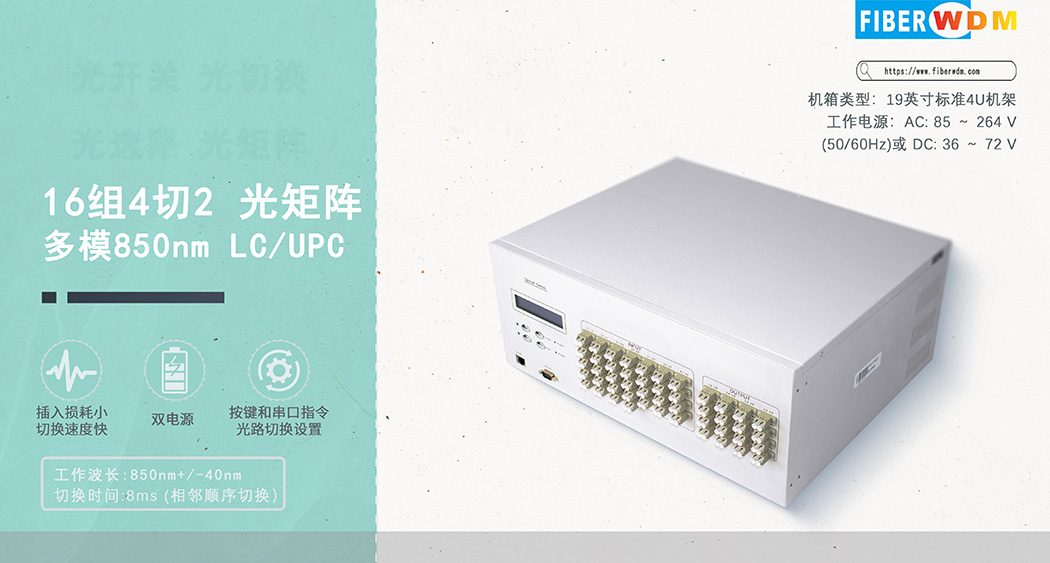

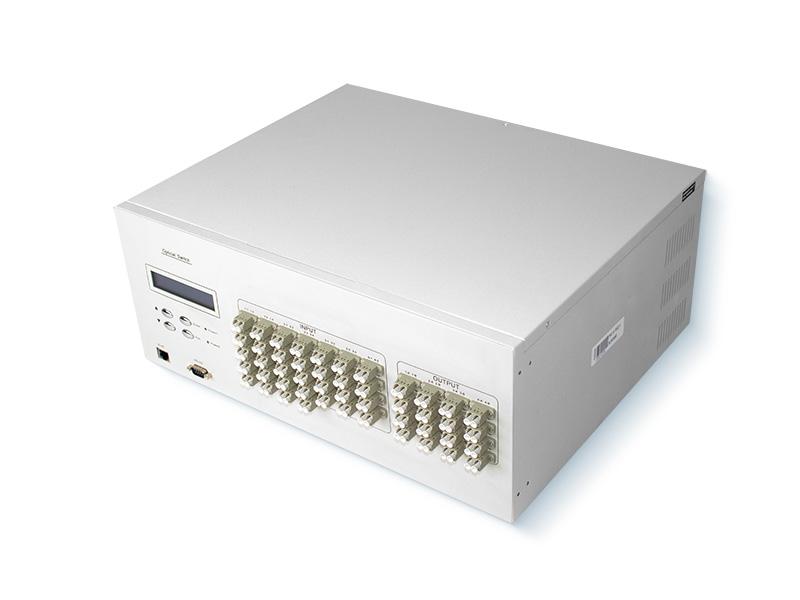

16組4選2光開關 光切換 光選路 光矩陣

多模850nm, LC/UPC接頭，雙電源，19寸4U機箱

RD_4U_16(4X2)_M

產品簡介

性能指標

出廠設置

• 設備按鍵使用權限：允許
• 網口設置為：IP 192.168.0.178，工作方式TCP server，工作端口4001
• 串口設置為：9600波特，8位數據位，1位停止位，無奇偶校驗。

注：用戶有特殊要求的除外。

結構示意說明

前面板說明

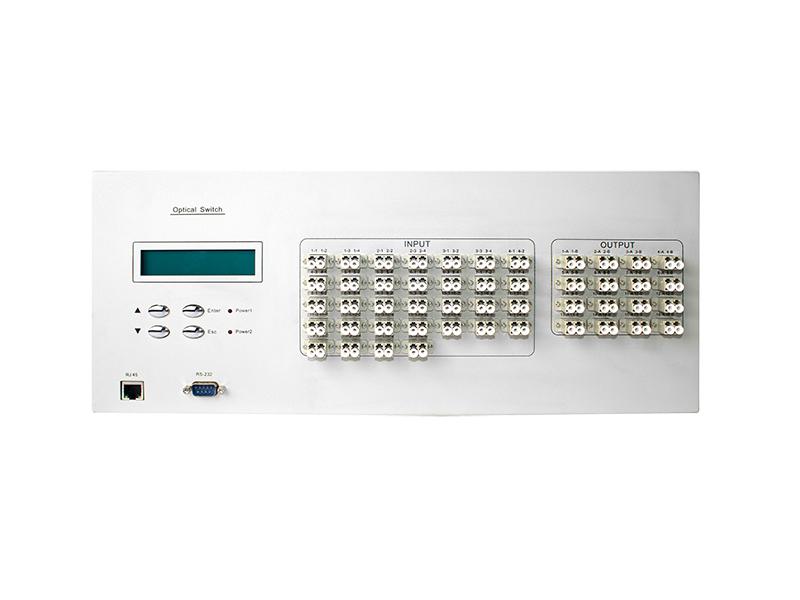

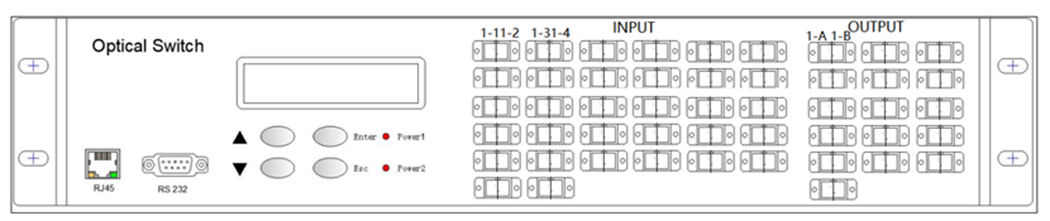

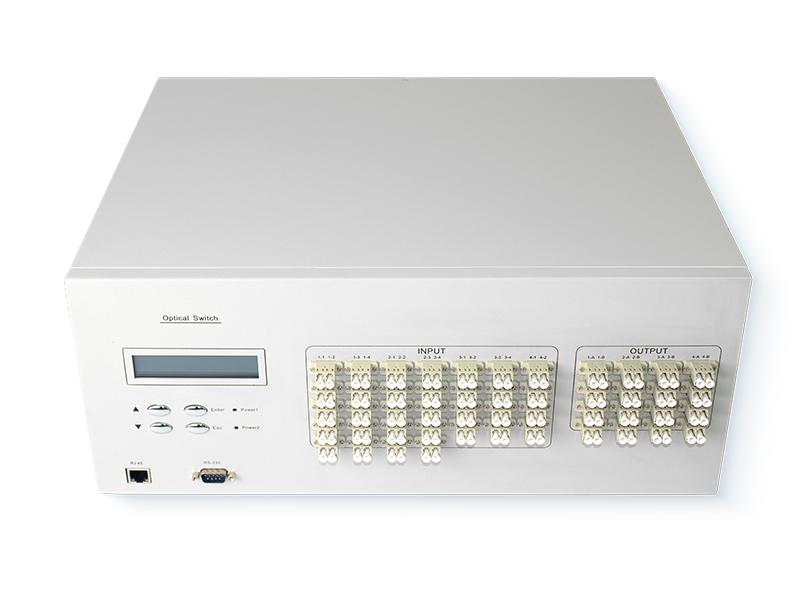

前面板

（1）、RJ45以太網接口、RS-232串口：設備監控數據信息的通信接口。

（2）、LCD顯示屏：當前通道和相關信息的顯示。

（3）、▲——上移鍵；▼——下移鍵；Enter——確定鍵；Esc——取消鍵。

（4）、電源指示燈Power1、Power2：工作電源指示。

（5）、光接口說明：

設備面板上INPUT為輸入接口，OUTPUT為輸出接口，輸入接口的1-1,1-2,1-3,1-4 對應輸出接口的1-A, 1-B，依次類推。

后面板說明

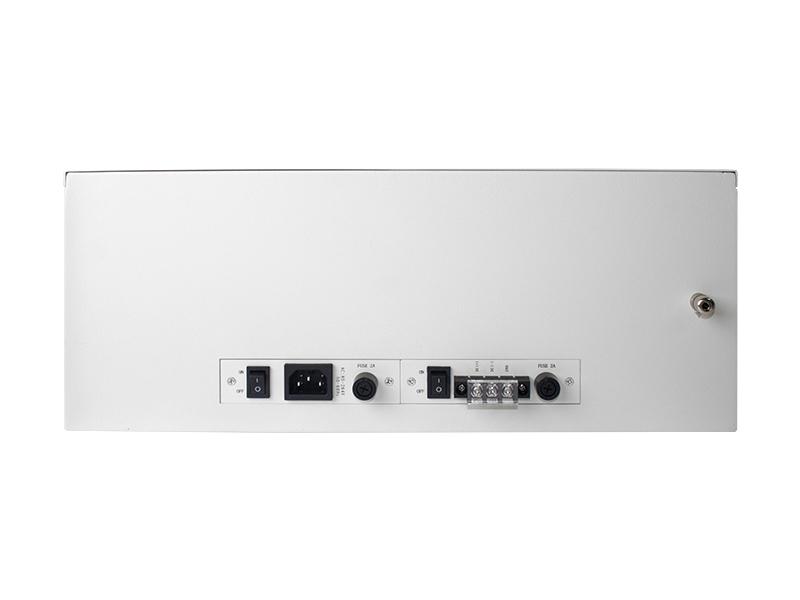

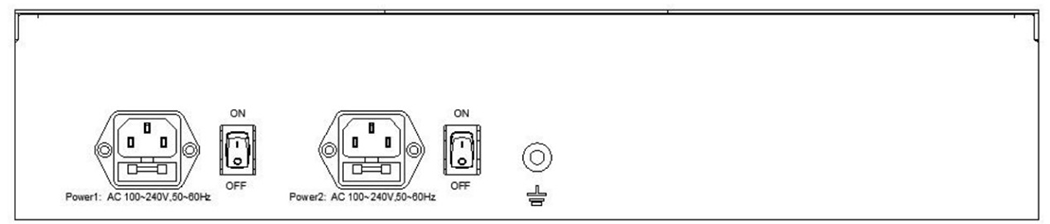

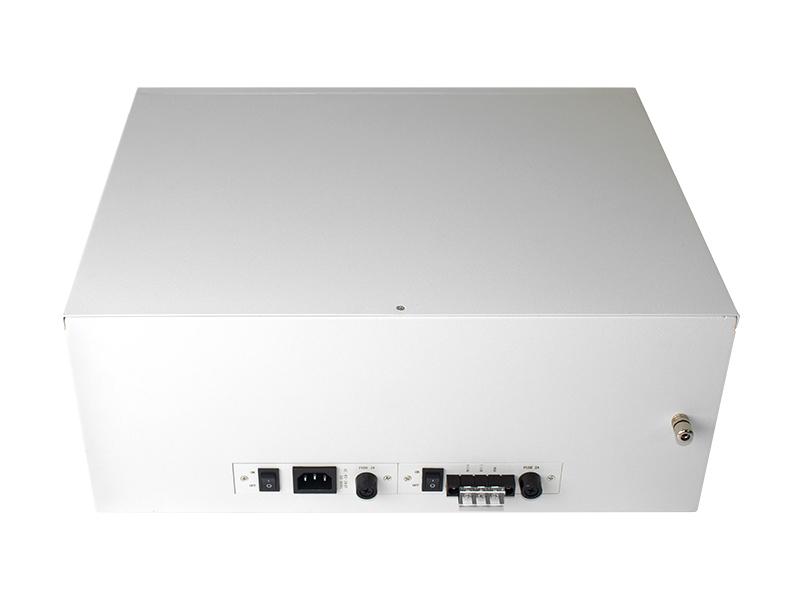

后面板

（1）、AC或DC電源接口：設備工作電源輸入接口。

設備連接說明

 內部光路連接示意說明

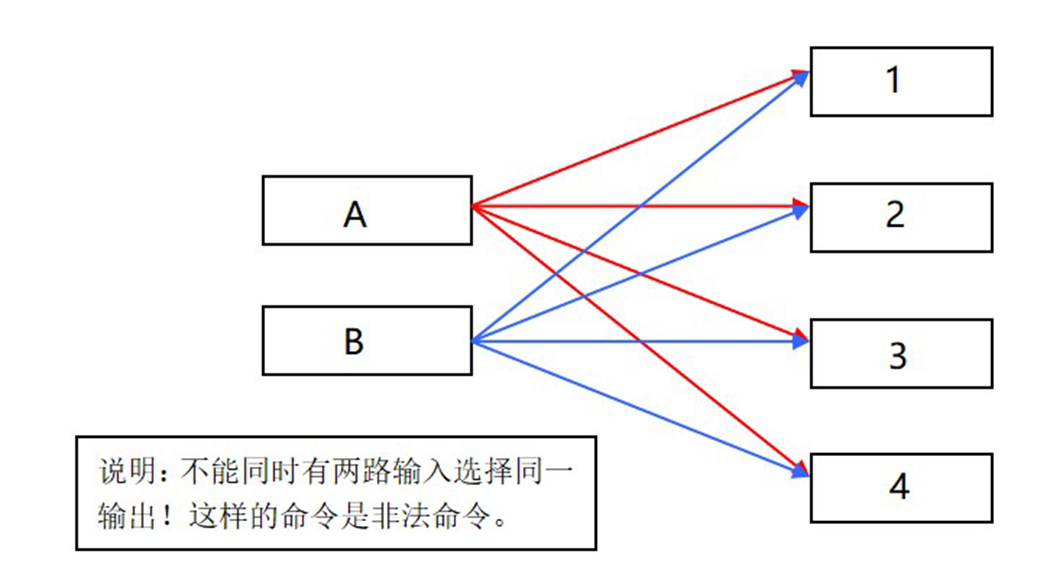

單組2×4光開關內部光路示意圖

RS-232接口連接說明

設備與計算機連接時，應該使用兩端都是孔式DB9的串口交叉線。即兩端的#2、#3管腳交叉相接，兩端的#5管腳對接，其余管腳可不接。
