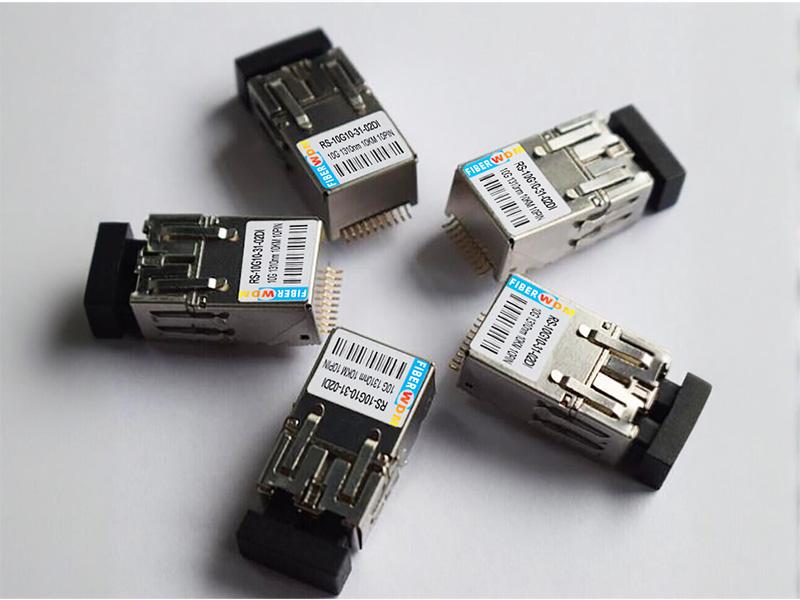

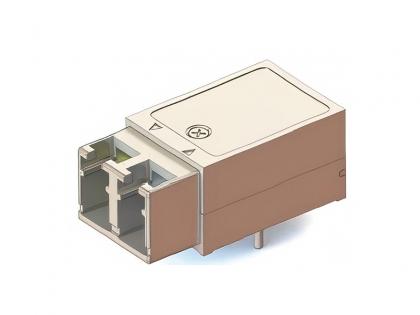

10G 1310nm 10KM 雙纖 工業級 10PIN 表貼 全國產化 小型化光模塊

RS-10G10-31-10DI

描述

RS-10G10-31-10DI型雙纖雙向超短型光收發模塊將發送和接收部分封裝在一個小尺寸金屬殼體內，增強了模塊抗電磁干擾能力。光發射部分采用大功率LD，發送信號引腳（TD+和TD-）接口電平標準為CML。

光接收部分包括PIN、前置跨阻放大器和限幅放大器，接收信號引腳（RD+和RD-）接口電平標準為CML。接收信號檢測引腳（SD）接口電平為標準LVTTL。通過發射使能引腳（TDIS）可使模塊進入節電模式。

模塊引腳及安裝尺寸全面兼容STRATOS公司的同類產品。功能引腳，安裝及外形尺寸可根據用戶要求定制，應用靈活。

模塊經過嚴格的軍品級篩選及環境試驗，保證了模塊的可靠性和環境適應性，具有抗振動、抗電磁干擾、耐濕熱、溫度適應性強等特點，廣泛適用于機載、艦載、高海拔等環境。

模塊體積小，重量輕，全金屬結構，高度僅12mm，易于安裝在空間狹小的插板或機箱內。

應用

• 各種數字光通信系統
• 千兆位以太網
• 光纖通道
• SONET/SDH 交換機

模塊原理框圖

模塊參數指標

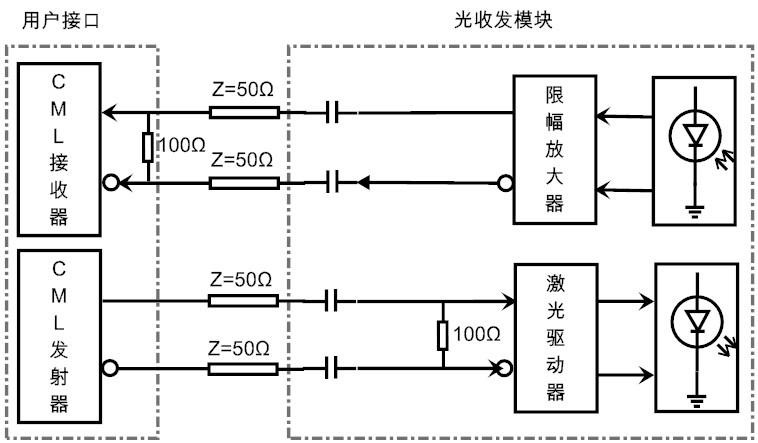

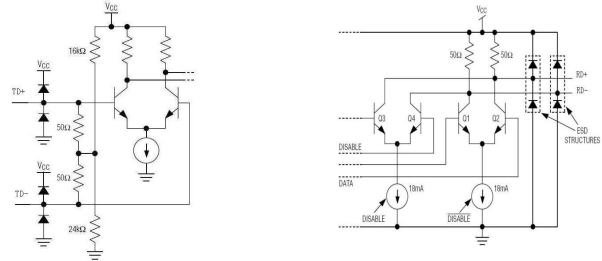

數據輸入輸出端口詳情

模塊性能指標

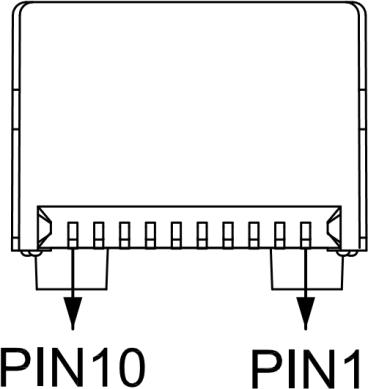

引腳定義

側視圖

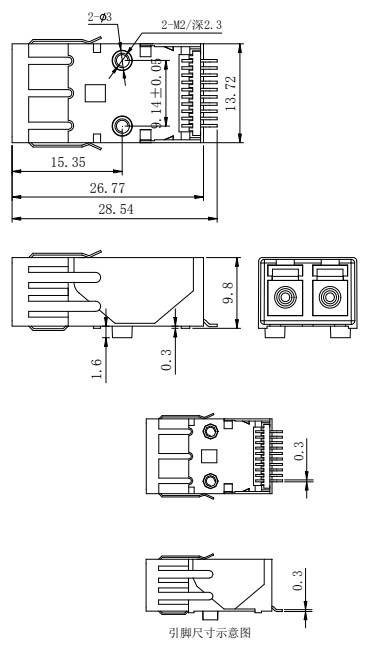

外形尺寸圖

尺寸單位：mm

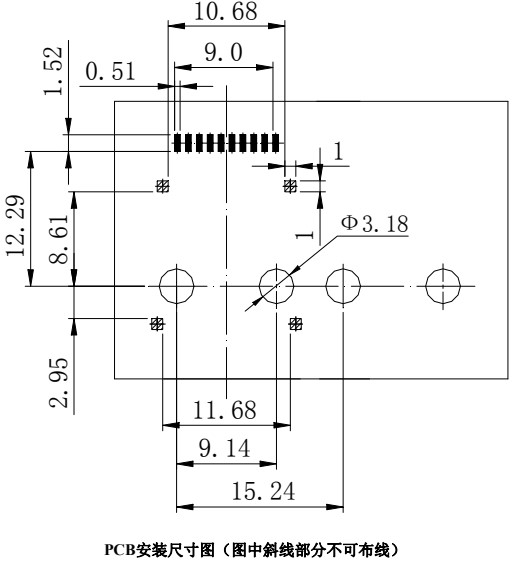

模塊安裝示意圖（頂視圖）

尺寸單位：mm

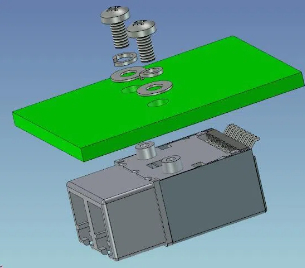

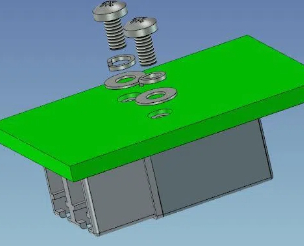

模塊安裝示意圖

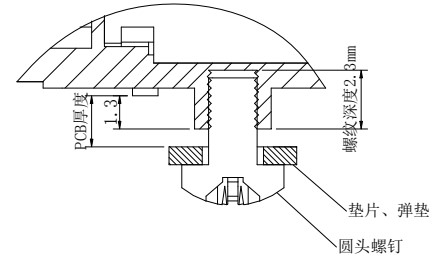

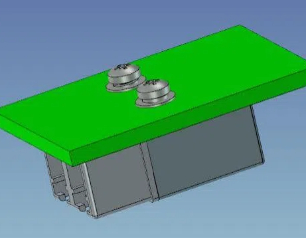

模塊安裝示意圖

尺寸單位：mm

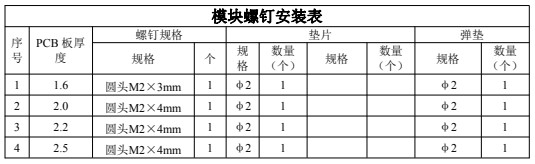

模塊安裝選用的螺釘、墊片、彈墊規格和數量見模塊螺釘安裝表。

例：如PCB板厚度為2.0mm，則一個安裝孔位選擇1個圓頭M2x4mm螺釘+1個φ2墊片+1個φ2彈墊。
如PCB板厚度為1.6mm，則一個安裝孔位選擇1個圓頭M2x3mm螺釘+ 1個φ2墊片+1個φ2彈墊。

定購信息
