工業軌式1-4路串口服務器

(帶WEB與SNMP網管)規格書

產品簡介

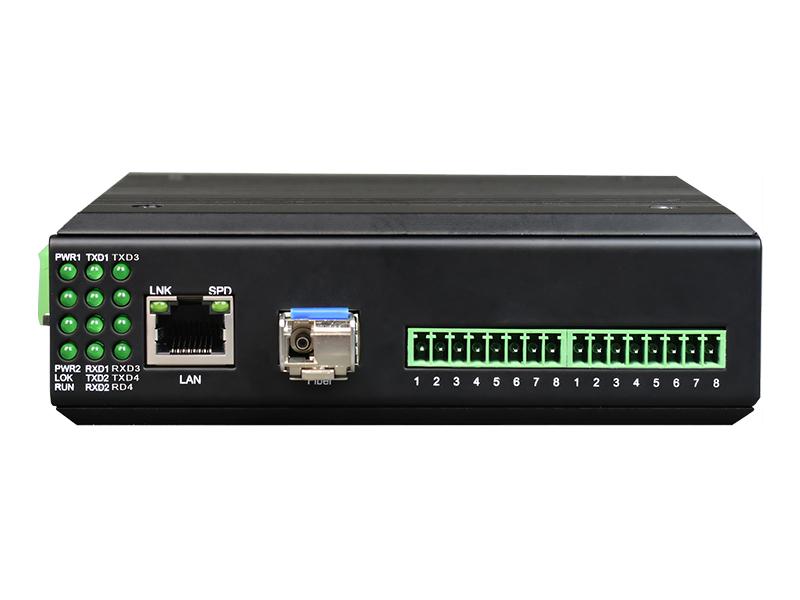

     本工業軌式串口服務器是為IP40防護等級，是一款能讓串口設備立即具備聯網能力的串口聯網服務器，可以把分散的串行設備、主機等通過網絡來集中管理。該產品支持1-4路RS-232/RS-422/RS-485轉1路百兆以太網Comb口（提供1路百兆電口或1路百兆光口），可以采用35mm軌式與壁掛式安裝方式，能滿足不同應用現場的需求。

     串口服務器支持多種網絡協議，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；每路串口支持4路TCP等多種工作模式；支持WEB訪問方式。另外，配套提供的基于Windows平臺的管理配置工具，能夠一步一步引導用戶對設備進行管理配置，通過簡單的設置實現串口設備立即聯網。網管系統界面設計友好，操作簡單方便，能帶給您良好的用戶體驗。

     硬件采用無風扇、低功耗、寬溫寬壓設計，通過符合行業標準的嚴格測試，能夠適應對EMC有嚴酷要求的工業現場環境，可廣泛應用于PLC控制與管理、樓宇自控、醫療保健自動化系統、測量?jī)x表及環境動力監控系統等。

功能特性

• 采用ARM Cortex -M4，主頻192MHz處理器；
• 支持1路百兆以太網Comb口（提供1路百兆電口或1路百兆SFP光口），支持SFP光模塊DDM管理；
• 以太網支持10/100Base-T(X)自適應以太網接口；支持自動協商（Auto-Nego Full&half duplex）,支持自動交叉線檢測（MDI/MDIX）；
• 串口支持300bps-921600bps線速無阻塞通信，支持波特率自動掃描匹配，支持客戶自定義波特率；
• 串行數據接口有兩種模式：
• 每路提供RS-232/RS-485/RS-485三種接口中一種，可以出廠時任意配置；
• 每路提供RS-232/RS-485/RS-485三種接口都有，可以在現場通過撥碼來設置不同的接口方式；
• 支持支持Modbus TCP，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；
• 完成Modbus-RTU到Modbus-TCP透明轉換，實現通過網絡方式讀取串口設備數據；
• 支持串口狀態和串口參數監視，通信狀態一目了然；
• 支持過網關，跨路由通信；支持虛擬串口驅動訪問模式和網絡中斷自動恢復連接功能；
• 靈活的串口數據分幀設置，滿足用戶各種分包需求；
• 支持標準TCP/IP SOCKET應用程序訪問,TCP支持多連接，滿足4個以內用戶同時監控或管理串口設備；
• UDP方式下支持單機或多機通訊，滿足多個用戶同時監控或管理串口設備；
• 支持Windows配置工具、串口和WEB等多種配置形式、支持SNMP網管；
• 支持本地和遠程的系統固件升級；

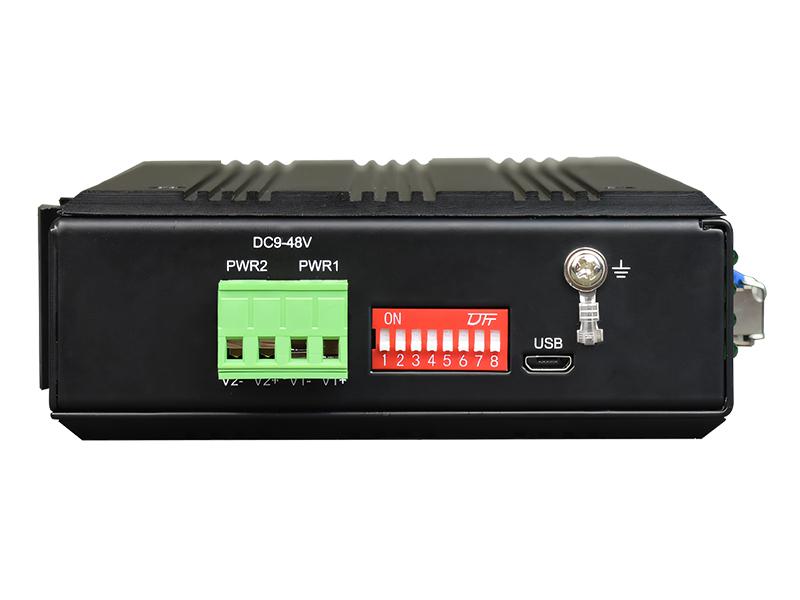

• 支持寬范圍9-55V交流與直流電源輸入;
• 支持內部隔離，冗余雙電源輸入;
• 電源支持過載保護、防反接保護;
• 符合工業四級電磁兼容性要求;
• 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
• 無風扇高效散熱，降低修復時間;
• 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;

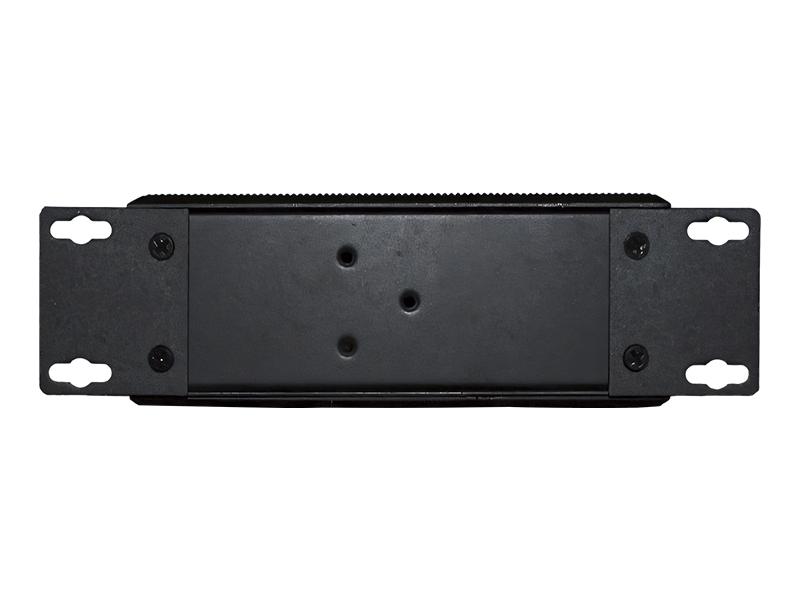

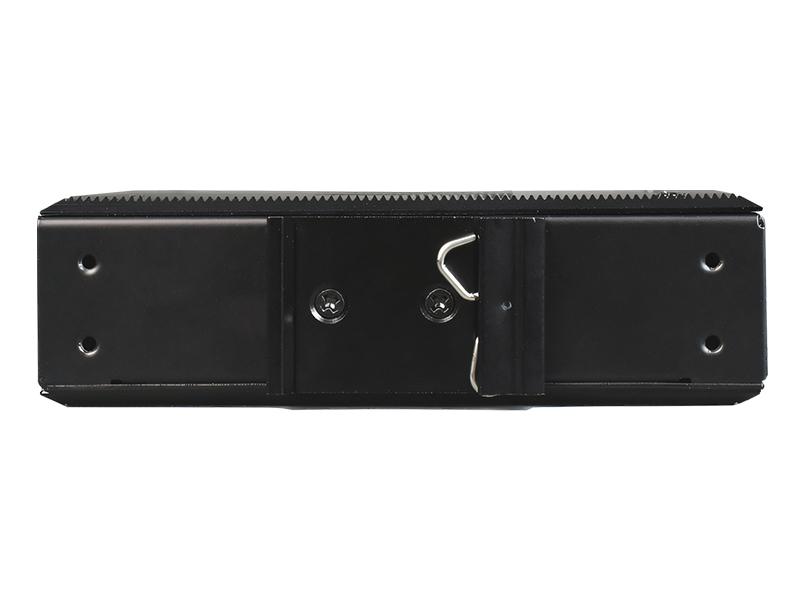

• 導軌或壁掛式安裝;
• 寬溫型：工作溫度-40℃~ +85℃;
• 所有型號皆通過100%烤機測試;

技術參數

10/100M以太網接口

協   議：符合IEEE 802.3ab，IEEE 802.3z

速   率：10/100自適應m全/半雙工自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座 支持Auto-MDIX

串行接口

標準

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD- GND

   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND

RS-485 2 wires: A(對應TX+) B(對應TX-) GND

RS-232: RXD TXD GND

環境指標

工作溫度：-40℃—+85℃

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：  ＞100,000小時

產品規格

應用圖

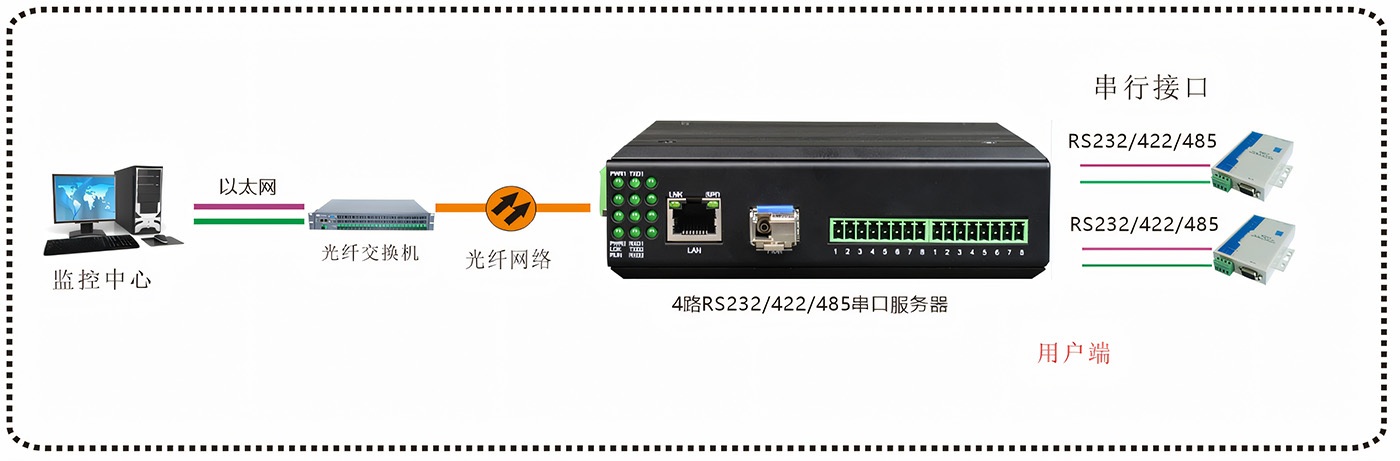

案例一：?jiǎn)闻_(tái)應用

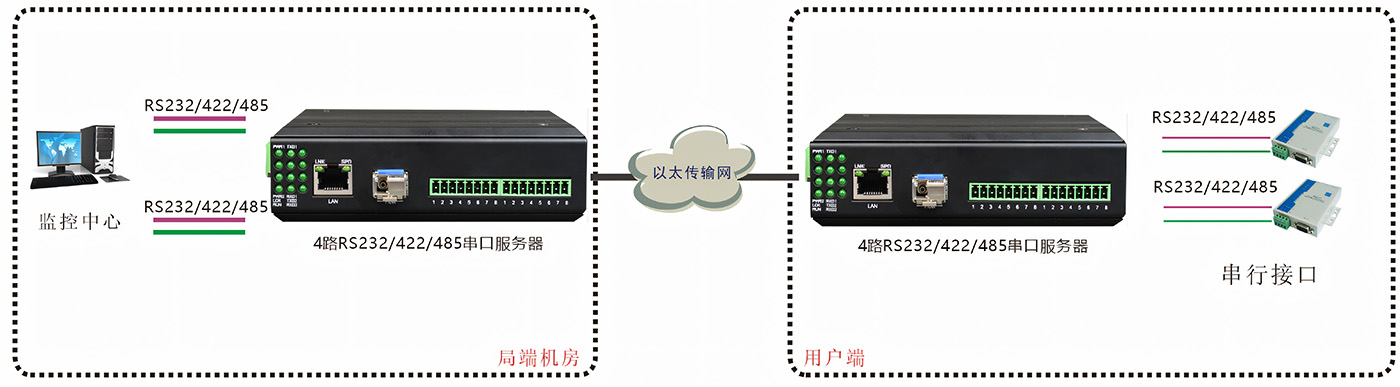

案例二：成對應用
